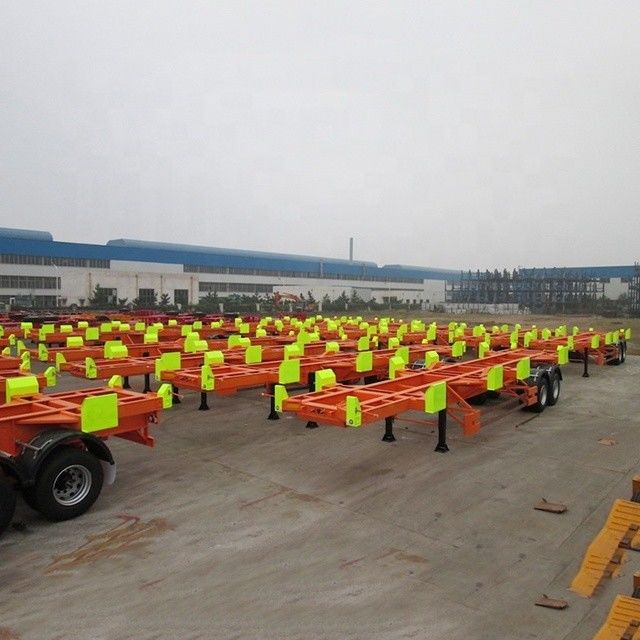

КОНТЕЙНЕРНОЕ ХАССИО | | | |
1Модель: | | | GET9402TJZPORT |
Это шасси предназначено для перевозки 40 ′′ ISO контейнера и два 20 'ISO контейнера с угловым проводником и замки, чтобы подготовиться для
Терминал Крена Вертикальная загрузка и быстрый спрос, он отвечает всем D.O.T., A.A.R., ANSI, T.O.F.C., FMVSS, SAE и TTMA
спецификации. | | | |
2. ОБЩЕ | | | |
Общая длина | 46 футов | 14,136 мм | |
Общая ширина | 9 футов | 2,740 мм | |
Общий рост | 5 футов | 1550 мм | |
Высота пятого колеса | 4 фута | 1,200 мм | |
Местонахождение кингпина | 4 фута | 1,100 мм | От задней стороны передней опоры |
Местоположение посадочной площадки | 8 футов | 2,420 мм | Из центра "Кингпин" |
Распространение оси | 4 фута | 1,310 мм | |
Местонахождение тандема | 30 футов | 9,100 мм | От козыря до передней подвески |
Вес таре | 16,540 Ибм | 7,500. кг | |
Полезная нагрузка | 99,210 Ibm | 45,000. кг | |
3Структура и компоненты стали | | | |
Главный свет | Глубина: 450 мм (17,7")
Автомобильно прокачанный основной балл из высокопрочной низколегированной стали с уделом 350 МПа горячо прокачанный I-балл ASTM A572 класса 50 или эквивалентный
(Q345) | | |
Фланцы | Верхние фланцы: 14 мм (1/2 "),
Нижние фланцы: 16 мм (2/3 ")
Высокопрочная низколегированная сталь с уделом 350 МПа горячо прокатанная I-лучевая балки, ASTM A572 класс 50 или эквивалентный (Q345) | | |
Верхняя сцепка | 1/4 ′′ подъемная пластина с JOST 2 ′′ диаметром квадратного типа королевского булава по стандарту SAE | | |
Передний подкрепление | АСТМ A572 класса 50 стальной U-образный канал с 7' шириной x 6' высотой x 5/16 толщиной открытого сечения, 3/8' верхней пластины | | |
Задние подкрепления | АСТМ A572 класса 50 стальной U-образный канал с 7' шириной x 7' высотой x 5/16 толщиной открытого сечения, 3/8' верхней пластины | | |
Задний бампер | 100x100мм (4x4x4) квадратный трубный шаг с коническим вертикальным членом секции H | | |
| Стержень сварен на вертикальные стойки и главный луч. | | |
Угловой гид и замки | 4 пары угловых замков на стороне и 2 пары углового гида в голове и хвосте
Чтобы направить Contianer найти контейнер шасси из вертикального положения и закрепить контейнер горизонтально и продольно
Движения ограничены во время перемещения. Это только для терминального контейнера шасси | | |
Посадочная машина | Вместимость 25 т (55 000 фунтов), 2-скоростное движение 19 с низкими ботинками | | |
| Ручка коленки расположена на стороне шасси водителя. | | |
Приостановление | механическая тандемальная подвеска с листовыми пружинами.
Варианты: подвеска в воздухе | | |
Оси | 150 мм (6") квадратные оси с вместимостью 13 т (28,660 фунтов), 1840 мм (72,5 ′′) рельс, 420x 180 мм (16,5 ′′X7 ′′) тормоз; TIMKEN подшипник / уплотнение, 37
Spline, HALDEX 6.0 ′ автоматические регулировщики свободы, с внутренней вентиляцией узла; 10 управляемых узлов HUB с внешней установкой литого стального барабана
(Опции ABS)
Тип тормоза: барабанное торможение; опция: дисковый тип
Производитель: FUWA, опции: BPW, SAF | | |
Смазочное средство | Мобилит SHC007 - синтетическая смазочная мазь с металлической крышкой | | |
Колеса | 22.5 x 8.25 колеса с навигатором | | |
Шины | 11R22.5-14PR безтрубный тип | | |
Тормозная система | Двойная воздушная тормозная система, аварийный релевой клапан WABCO/HALDEX, опции: ABS-тормозная система | | |
| Phillips glad ручная 12-0061 и 12-0081 и T30/30 ударная тормозная камера | | |
| 3/8 ′′ синяя воздушная трубка для управления и 3/8 ′′ красная для подачи, 40L воздушные баки, соответствуют FMVSS 121 | | |
Электрические | ОПТРОНИКА 12-вольтовое светодиодное освещение с филипсовой прокладкой с уплотнительной проводкой, соответствует стандартам DOT и SAE.
Светодиодное освещение. | | |
Живопись | Абразивный взрыв всех металлических поверхностей не менее SA-2.5 для достижения чистой голубой стали Поверхность будет покрыта морской краской
содержащий не менее 70% цинка- богатый праймер и настоящий акриловый алифатический уретановый верхний слой, цвет необязателен, общая толщина не менее 80 мкм
после сухой мембраны | | |
MISC | Стандартная маркировка GET, держатель документа, лента для заметности, 24×27* черные резиновые грязевые клапаны | | |
Вариант | Убодометр, система надувания шины PSI | | |
